- Стабильная работа достигается применением температурной компенсации.
Технические характеристики
|
Тип по питанию |
DC тип (постоянный ток) |
AC тип (переменный ток) |
|
Напряжение питания |
10…30В DC; пульсации < 20% |
90…250В АС, 50/60 Гц |
|
Максимально-допустимый ток нагрузки |
150 мА макс |
100 мА макс |
|
Потребляемый ток |
<20 мА |
1,5 VA |
|
Ток утечки |
< 0.8 мА |
< 2 мА |
|
Схема защиты |
Защита от КЗ и переполюсовки |
Защита от бросков напряжения |
|
Максимальная частота срабатывания |
100 Hz |
15 Hz |
|
Рабочая температура и влажность |
-25 ... +80°С; 35% ... 95% |
|
|
Класс защиты |
IP 67 |
|
Спецификация

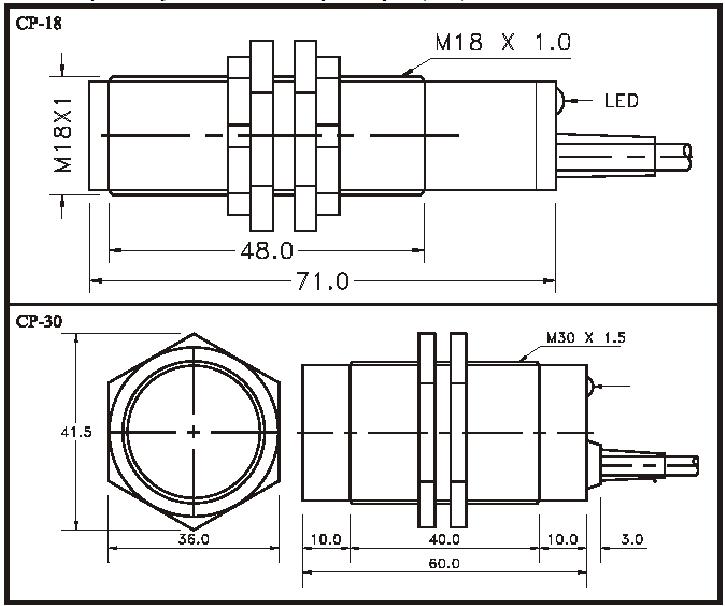

| Чертеж | Модель | Выход |
*Расстояние срабатывания |
Напряжение питания |
**Регулировка чувствительности |
|
|
|
CP08-06N | NPN | NO |
6 мм |
10...30В DC | Нет |
| CP08-06NB | NC | |||||
| CP08-06P | PNP | NO | ||||
| CP08-06PB | NC | |||||
|
|
CP12-10N | NPN | NO |
10 мм |
10...30В DC | Нет |
| CP12-10NB | NC | |||||
| CP12-10P | PNP | NO | ||||
| CP12-10PB | NC | |||||
|
|
CP18-30N | NPN | NO |
20 мм |
10...30В DC | Есть |
| CP18-30NB | NC | |||||
| CP18-30P | PNP | NO | ||||
| CP18-30PB | NC | |||||
|
|
CP30-50C | PNP&NPN | NO | 30 мм | 10...30В DC | Есть |
| CP30-50CB | NC | |||||
| CP30-50S | SCR | NO | 30 мм |
~90...250В AC
|
||
| CP30-50SB | NC | |||||
* На стальную пластину размером 50х50х1 мм.
** Плавная регулировка чувствительности переменным резистором на 14 оборотов.
Материал корпуса серии СР08 и СР18 полипропилен.
Материал корпуса серии СР12 и СР30 полибутилентерефталат.

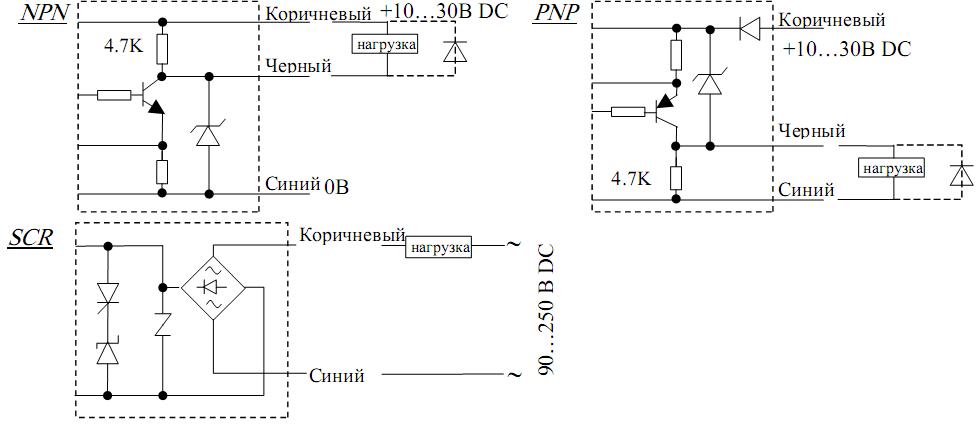

Схемы подключения
| NPN | PNP |
|
|
|
| NPN и PNP | SCR |
|
|
|
Рекомендации по установке
|
|
Модель | Расстояние (мм) | |
| D | ød | ||
| CP08 | 12 | 24 | |
| CP12 | 12 | 36 | |
| CP18 | 24 | 48 | |
| CP30 | 24 | 60 | |
