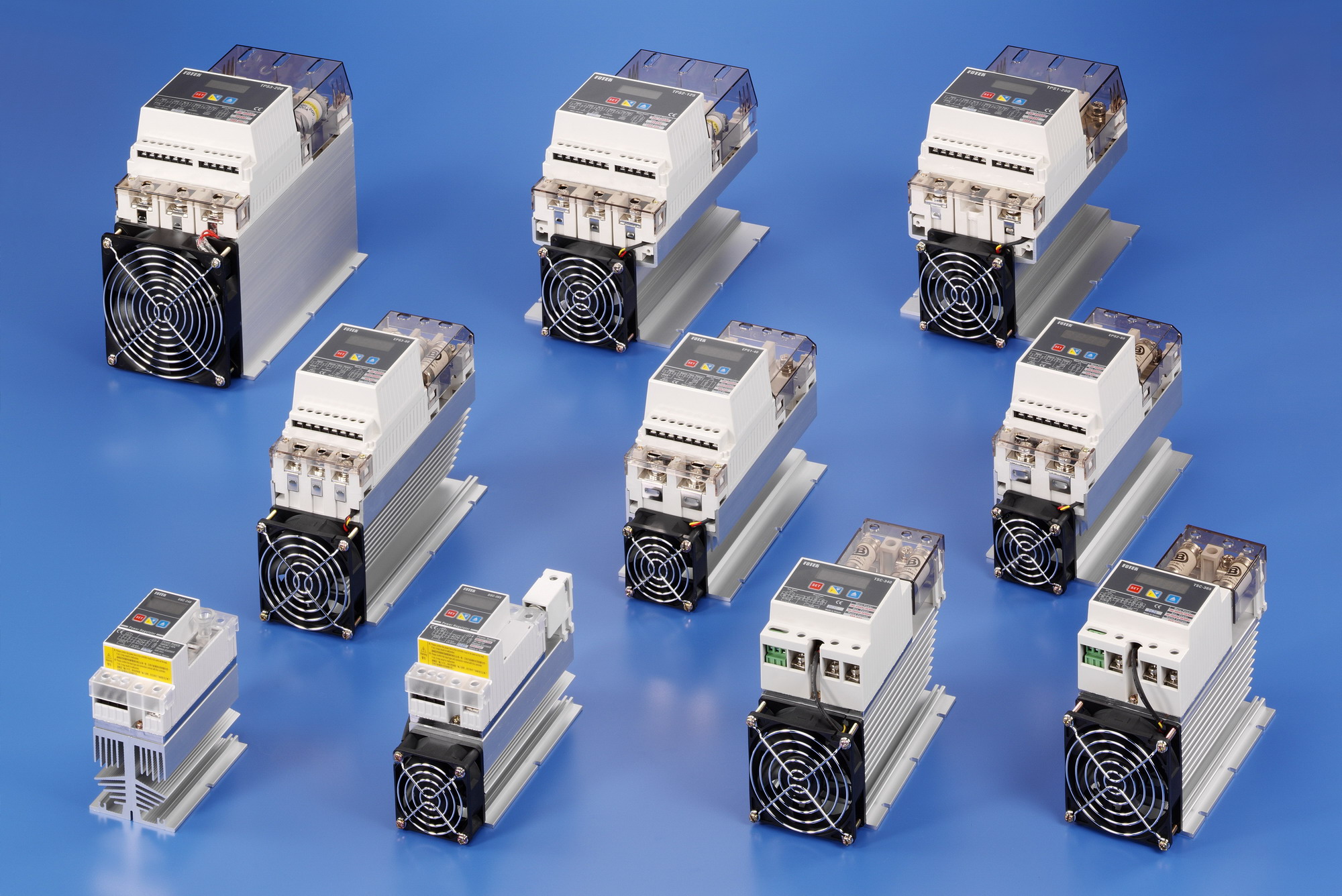

Цифровые программируемые регуляторы мощности серий DSC/TSC/EPS/TPS
Регуляторы мощности -– тиристорные устройства с цифровой схемой управления, предназначенные для плавной регулировки переменного напряжения нагрузки в диапазоне от нуля до напряжения питания.
Регулирование может осуществляться по одному из двух методов: фазовое управление (изменение фазового угла открытия тиристоров) или управление с коммутацией при переходе тока через ноль (вырезание полных периодов напряжения).
Могут применяться совместно с управляющими элементами (ПЛК, терморегуляторы, регуляторы влажности и т.п.) в системах автоматического поддержания заданного параметра (температуры, влажности, освещения, тока и т.п.).
Также могут работать автономно посредством ручного задания выходной мощности в нагрузке.
Серия DSC (одна фаза по одному проводу)
| Модель | DSC-240 | DSC-340 | DSC-440 | DSC-265 | DSC-365 | DSC-465 |
| Напряжение питания | 220 VAC | 380 VAC | 440 VAC | 220 VAC | 380 VAC | 440 VAC |
| Максимальный длительный ток нагрузки | 32 A | 65 A | ||||
| Защитный предохранитель | 32 A (встроенный полупроводниковый предохранитель) | 80 A (встроенный полупроводниковый предохранитель) | ||||
| Макс. кратковременный ток нагрузки | 410 A (в течение одного периода напряжения) | 1500 A (в течение одного периода напряжения) | ||||
| Выход аварийной сигнализации | 3 A / 250 VAC, NO/NC изменяемый | нет | ||||
| Вентилятор охлаждения | нет | 60 x 60 / 12 VDC | ||||
| Min. block voltage | 600 VAC | 800 VAC | ||||
Серия TSC (три фазы по трем проводам)
| Модель | TSC-340 | TSC-365 |
| Максимальный длительный ток нагрузки | 40 A | 65 A |
| Защитный предохранитель | 40 A (встроенный полупроводниковый предохранитель) | 80 A (встроенный полупроводниковый предохранитель) |
| Макс. кратковременный ток нагрузки | 410 A (в течение 1 периода напряжения) | 1500 A (в течение одного периода напряжения) |
| Min. block voltage | 600 VAC | 800 VAC |
| Выход аварийной сигнализации | нет | |
| Вентилятор охлаждения | 80 x 80 / 12 VDC | |
| Силовое питание | 180 - 440 VAC 50/60 Гц | |
| Питание цепей управления | 90 - 265 VAC 50/60 Гц | |
Серия EPS (одна фаза по двум проводам)
| Модель | EPS1-40 | EPS1-60 | EPS1-80 | EPS1-100 | EPS1-125 | EPS1-150 |
| Максимальный длительный ток нагрузки | 40 A | 60 A | 80 A | 100 A | 125 A | 150 A |
| Защитный предохранитель | 40 A | 63 A | 80 A | 100 A | 125 A | 160 A |
| Макс. кратковр. ток нагрузки | 410 A (в течение одного периода напряжения) | 1200 A (в течение одного периода напряжения) | 1500 A (в течение одного периода напряжения) | 1600 A (в течение одного периода напряжения) | 2000 A (в течение одного периода напряжения) | 2250 A (в течение одного периода напряжения) |
| Min. block voltage | 600 VAC | 800 VAC | 1600 VAC | |||
| Вентилятор охлаждения | 60 x 60 / 12 VDC | 80 x 80 / 12 VDC | ||||
| Силовое питание | 180 - 440 VAC 50/60 Гц | |||||
| Питание цепей управления | 220/380 VAC ± 20% 50/60 Гц | |||||
Серия EPS (две фазы по двум проводам)
| Модель | EPS2-40 | EPS2-60 | EPS2-80 | EPS2-100 | EPS2-125 | EPS2-150 |
| Максимальный длительный ток нагрузки | 40 A | 60 A | 80 A | 100 A | 125 A | 150 A |
| Защитный предохранитель | 40 A | 63 A | 80 A | 100 A | 125 A | 160 A |
| Макс. кратковр. ток нагрузки | 410 A (в течение одного периода напряжения) | 1200 A (в течение одного периода напряжения) | 1500 A (в течение одного периода напряжения) | 1600 A (в течение одного периода напряжения) | 2000 A (в течение одного периода напряжения) | 2250 A (в течение одного периода напряжения) |
| Min. block voltage | 600 VAC | 800 VAC | 1600 VAC | |||
| Вентилятор охлаждения | 60 x 60 / 12 VDC | 80 x 80 / 12 VDC | ||||
| Силовое питание | 180 - 440 VAC 50/60 Гц | |||||
| Питание цепей управления | 220/380 VAC ± 20% 50/60 Гц | |||||
Серия EPS (три фазы по трем проводам)
| Модель | EPS3-40 | EPS3-60 | EPS3-80 |
| Максимальный длительный ток нагрузки | 40 A | 60 A | 80 A |
| Защитный предохранитель | 40 A | 63 A | 80 A |
| Макс. кратковр. ток нагрузки | 410 A (в течение одного периода напряжения) | 1200 A (в течение одного периода напряжения) | 1500 A (в течение одного периода напряжения) |
| Min. block voltage | 600 VAC | 800 VAC | 1600 VAC |
| Вентилятор охлаждения | 80 x 80 / 12 VDC | ||
| Силовое питание | 180 - 440 VAC 50/60 Гц | ||
| Питание цепей управления | 220/380 VAC ± 20% 50/60 Гц | ||
Серия TPS (одна фаза по двум проводам)
| Модель | TPS1-60 | TPS1-200 |
| Максимальный длительный ток нагрузки | 160 A | 200 A |
| Защитный предохранитель | 160 A | 200 A |
| Макс. кратковременный ток нагрузки | 2250 A (в течение 1 периода нагрузки) | 5400 A (в течение 1 периода нагрузки) |
| Min. block voltage | 1600 VAC | |
| Вентилятор охлаждения | 80 x 80 / 12 VDC | |
| Силовое питание | 180 - 440 VAC 50/60 Гц | |
| Питание цепей управления | 220 VAC ±20% 50/60 Гц | |
Серия TPS (две фазы по двум проводам)
| Модель | TPS2-100 | TPS2-125 | TPS2-160 | TPS2-200 |
| Максимальный длительный ток нагрузки | 100 A | 125 A | 160 A | 200 A |
| Защитный предохранитель | 100 A | 125 A | 160 A | 200 A |
| Макс. кратковременный ток нагрузки | 1600 A (в течение 1 периода нагрузки) | 2000 A (в течение 1 периода нагрузки) | 2250 A (в течение 1 периода нагрузки) | 5400 A (в течение 1 периода нагрузки) |
| Min. block voltage | 1600 VAC | |||
| Вентилятор охлаждения | 80 x 80 / 12 VDC | 120 x 120 / 230 VAC | ||
| Силовое питание | 180 - 440 VAC 50/60 Гц | |||
| Питание цепей управления | 220 VAC ±20% 50/60 Гц | |||
Серия TPS (три фазы по трем проводам)
| Модель | TPS3-40 | TPS3-60 | TPS3-80 | TPS3-100 | TPS3-125 | TPS3-160 | TPS3-200 |
| Максимальный длительный ток нагрузки | 40 A | 60 A | 80 A | 100 A | 125 A | 160 A | 200 A |
| Защитный предохранитель | 40 A | 63 A | 80 A | 100 A | 125 A | 160 A | 200 A |
| Макс. кратковременный ток нагрузки | 500 A (в течение 1 периода нагрузки) | 1000 A (в течение 1 периода нагрузки) | 1500 A (в течение 1 периода нагрузки) | 1600 A (в течение 1 периода нагрузки) | 2000 A (в течение 1 периода нагрузки) | 2250 A (в течение 1 периода нагрузки) | 5400 A (в течение 1 периода нагрузки) |
| Вентилятор охлаждения | 80 x 80 / 12 VDC | 120 x 120 / 230 VAC | |||||
| Силовое питание | 180 - 440 VAC 50/60 Гц | ||||||
| Питание цепей управления | 220 VAC ±20% 50/60 Гц | ||||||
Общие характеристики
| Ток утечки | макс. 25 мА |
| Максимально допустимый импульс перенапряжения | 4 кВ |
| Помехоустойчивость | ±2 кВ в течение 1 мкс |
| Типы входных аналоговых сигналов | 4-20 mA / 0-20 mA / 1-5 V / 2-10 V / 0-5 V / 0-10 V / VR 10 кОм |
| Метод управления | переход через ноль или фазовое управление |
| Упрвление выходной мощностью | Автоматическое в соответствии с уровнем сигнала на аналоговом входе или установка вручную кнопками управления |
| Устанвливаемый диапазон выходной мощности | 0 - 100% |
| Разрешающая способность по входу | 0,39 % |
| Диапазон нижней границы регулирования выходной мощности | 0 - 100 % |
| Диапазон верхней границы регулирования выходной мощности | 0 - 199 % |
| Плавный пуск (время нарастания мощности) | 0 - 199 сек. |
| Диэлектрическая прочность | 2,5 кВ |
| Прочность изоляции | 100 мОм / 500 VDC |
| Диапазон допустимой температуры окружающей среды | -20 °С ... +80 °С; 35 - 85 % отн. влажность |
| Материал корпуса | PC + ABS |
