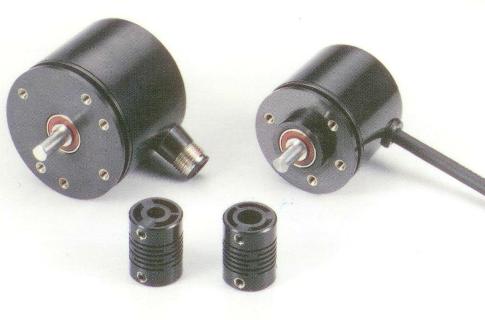

Магнитный абсолютный энкодер вращения MAT, MAP





Абсолютный энкодер (преобразователь угловых перемещений) - устройство, предназначенное для преобразования угла поворота вращающихся объектов в сигналы (последовательность импульсов, импульсный цифровой код), определяющие угол поворота объекта. Рабочий параметр датчика - количество импульсов за один оборот. Остановка вала влечет за собой остановку передачи импульсов. Мгновенную величину угла поворота объекта определяют посредством подсчёта импульсов от старта. Для вычисления угловой скорости объекта процессор в тахометре выполняет дифференцирование количества импульсов во времени, таким образом, показывая сразу величину скорости, то есть число оборотов в минуту. Выходной сигнал имеет два канала, в которых идентичные последовательности импульсов сдвинуты на 90° относительно друг друга, что позволяет определять направление вращения.

Энкодеры имеют широкую сферу применения в печатной промышленности, металлообработке, лифтовой технике, автоматах для фасовки, упаковки и розлива, в испытательных стендах, а также в роботах и прочих машинах, требующих точной регистрации показателей движения частей. Они практически полностью заменили широко распространенные ранее сельсины.





ОСОБЕННОСТИ АБСОЛЮТНЫХ ЭНКОДЕРОВ FOTEK:

-Высокая надежность

-Высокая помехоустойчивость

-Широкий диапазон питающих напряжений

-Возможность электронной установки нулевой точки

-Возможность получение выходного сигнала в разных кодах (опционально)

-Эксплуатация в жестких условиях



Система обозначений:

Пример:   MAT - 1024 - P M12

                                                                           1           2      3     4         5





1

MAT – Магнитный абсолютный энкодер диаметром 50мм

MAP – Магнитный абсолютный энкодер плоского типа

2

Разрешение: 4 – 1024 импульсов на оборот (PPR)

(256) = 256 PPR (8 бит)

(360) = 360 PPR (9 бит)

(1024) = 1024 PPR (10 бит)

3

Тип выхода:

(N) = NPN;

(P) = PNP;

4

Выходной код:

(GS) = Код Грея

(Без буквы) = Двоичный код

(BCD) = Двоично-десятичный код

5

Конструкция (только для MET типа):

(E) = усиленный тип;

(Без буквы) = стандартный тип;



6

Диаметр вала:

(Без буквы) = 6.0 мм;

(8Ф) = 8.0 мм;

7

Способы соединения:

(Без буквы) = Кабель

(PG) = Кабель с разъемом М12

(М12) = Разъемное соединение М12

Примечание

1> Импульсов на оборот (PPR)

4/6/8/12/16/24/32/64/128/256/360/512/720/1024

2> Неуказанные типы могут быть изготовлены на заказ



Электрические характеристики

ВЫХОД

NPN

PNP

Рабочее напряжение

5-30 Вольт постоянного тока

Выходной код

Код грея, Двоичный код, Двоично-десятичный код

Частота отклика

20 Килогерц минимум

Потребляемый ток

60 мА максимум

Пульсации

10 % от пика

Выходной ток (макс.)

100 мА максимум

Схема защиты

От «КЗ» и переполюсовки

Падение напряжения (макс.)

0,6 Вольт

Остаточное напряжение

0,1 Вольт (макс.)

Ток утечки

0,1 мА максимум

Диэлектрическая прочность

2.5 КВ/1 мин. минимум

Сопротивление изоляции

100 Мом/500 Вольт постоянного тока
